銷售電話：400-058-2728
技術(shù)咨詢：400-995-0808
TPU是加熱可塑化，溶劑可溶解的聚氨酯彈性體。與MPU(混煉型聚氨酯彈性體)和 CPU(澆注型聚氨酯彈性體)比較，化學(xué)結(jié)構(gòu)上沒有或少有化學(xué)交聯(lián)，分子基本上是線性的，而存在一定的物理交聯(lián)。它具有高模量、高強(qiáng)度、高伸長和高彈性。優(yōu)良的耐磨、耐油、耐低溫、耐老化性能?？捎靡话闼芰霞庸し椒ㄉa(chǎn)各種制品，廢料可回收利用，可廣泛使用助劑與填料，以改善某些物理性能、加工性能或降低成本。TPU 按軟段結(jié)構(gòu)可分為聚酯型、聚醚型等。聚酯型因含有內(nèi)聚能較高的酯基，產(chǎn)品的機(jī)械性能較高，成本適中，但耐水性能較差。而聚醚型由于它無酯基并在分子中含有可自由放置的醚鍵，而表現(xiàn)出較好的低溫柔順性和耐水解性，但機(jī)械強(qiáng)度和耐熱性較差。聚己內(nèi)酯型介于聚酯和聚醚之間，綜合性能較好。

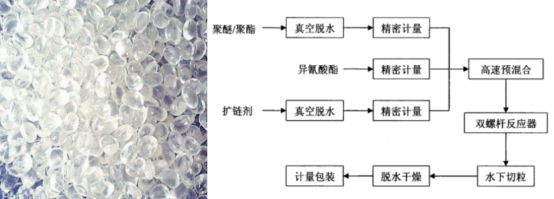

TPU熱塑性聚氨酯彈性體橡膠制備反應(yīng)釜，TPU目前的生產(chǎn)方法主要有雙螺桿法，傳送帶法。雙螺桿法是將原料計(jì)量、混合后，澆注雙螺桿反應(yīng)器中:在高溫(140℃~250℃)，擠出壓力4MPa~7 MPa)，水下連續(xù)造粒，然后熟化得到成品;傳送帶法是將原料計(jì)量、混后，澆注到帶有加熱系統(tǒng)的傳送帶上，經(jīng)過烘道熟化，再破碎、造粒得到成品。這兩種方法其工序都可形成流水作業(yè)，進(jìn)行連續(xù)的聚合，適合大批量生產(chǎn)，目前一般都采用雙螺桿法進(jìn)行批量生產(chǎn)。
TPU(Thermoplastic polvurethanes)名稱為熱塑性聚氨酯彈性體橡膠。TPU具有高模量、高強(qiáng)度、高伸長和高彈性，優(yōu)良的耐磨、耐油、耐低溫、耐老化性能。同時(shí)也因其具有環(huán)保概念，日益受到人們的歡迎。主要分為有聚酯型和聚醚型之分，它硬度范圍寬(60HA-85HD)、耐磨、耐油，透明，彈性好，在日用品、體育用品、玩具、裝飾材料等領(lǐng)域得到廣泛應(yīng)用，無鹵阻燃TPU還可以代替軟質(zhì)PVC以滿足越來越多領(lǐng)域的環(huán)保要求。
  |
